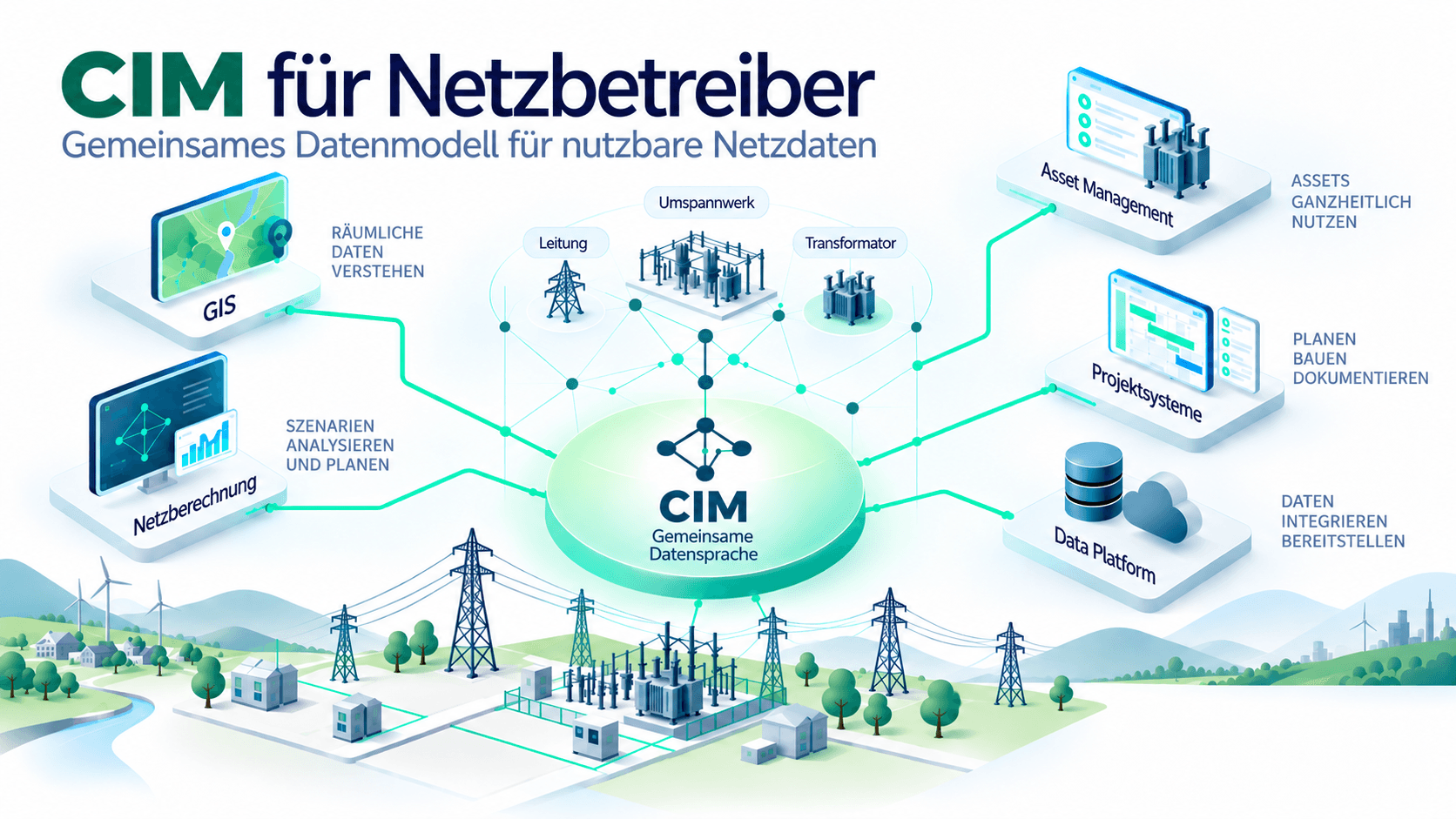

CIM für Netzbetreiber: Wie ein gemeinsames Datenmodell Netzdaten nutzbar macht

Ein Stromnetz besteht nicht nur aus Leitungen und Transformatoren, sondern aus tausenden miteinander verknüpften Objekten – und aus ebenso vielen Datenbeziehungen. CIM schafft eine gemeinsame Sprache für diese Informationen. Der Standard entfaltet seinen Nutzen jedoch erst, wenn Profile, Mapping, Datenqualität und Prozesse zusammenspielen.

Ein Stromnetz ist mehr als die Summe seiner Betriebsmittel

Auf den ersten Blick lässt sich ein Stromnetz leicht beschreiben: Kraftwerke und dezentrale Erzeuger speisen Energie ein, Leitungen transportieren sie über verschiedene Spannungsebenen, Transformatoren verbinden diese Ebenen miteinander und Schalter verändern den aktuellen Netzzustand. Verbraucher nehmen elektrische Energie ab. In der Realität entsteht daraus jedoch ein hochgradig verknüpftes technisches System.

Eine Leitung ist zum Beispiel nicht allein durch ihre Länge oder Impedanz beschrieben. Für eine Netzberechnung muss unter anderem eindeutig sein, über welche Terminals sie mit welchen Netzknoten verbunden ist, zu welchem Spannungskontext sie gehört, welchen Betriebszustand sie besitzt und welche Grenzwerte gelten. Ähnliches gilt für Transformatoren, Schaltgeräte, Sammelschienen, Einspeiser, Lasten und Stationen.

Digital wird diese Netzwelt in vielen Systemen abgebildet: in Netzberechnungssoftware, GIS, Asset-Management- und Instandhaltungssystemen, Betriebsführung, Projekt- und Planungslösungen sowie in Data Platforms. Jedes System betrachtet dasselbe Netz aus einer anderen fachlichen Perspektive und verwendet häufig ein eigenes Datenmodell, eigene Bezeichnungen und eigene Identifikatoren.

Was ist das Common Information Model?

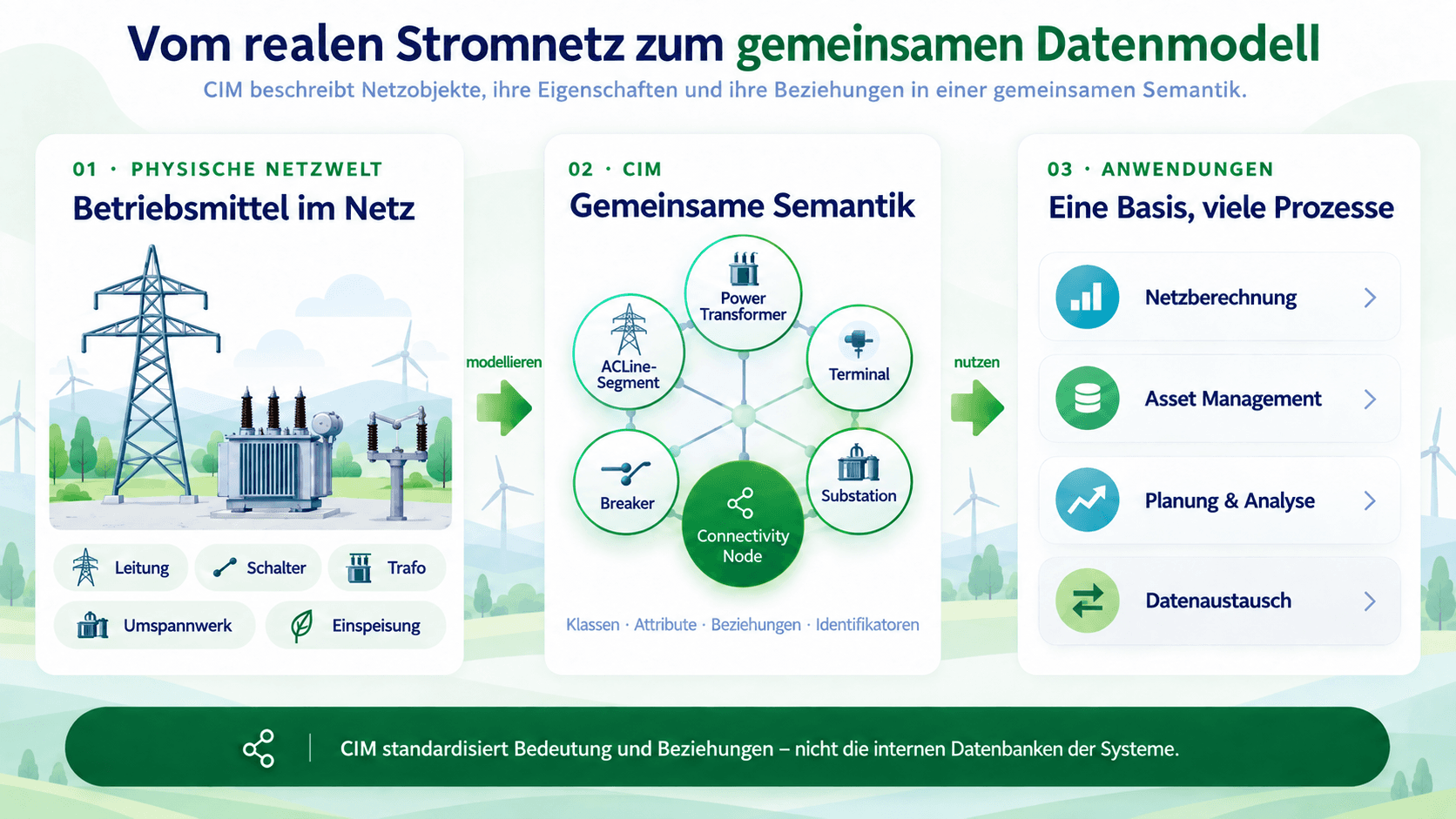

Das Common Information Model, kurz CIM, ist ein international standardisiertes, abstraktes Informationsmodell für die Energiewirtschaft. Es beschreibt wesentliche Objekte eines Energieversorgungsunternehmens als Klassen mit Attributen und Beziehungen. Die Grundlagen für Netzmodelle sind insbesondere in der Normenreihe IEC 61970 beschrieben; IEC 61968 ergänzt das Modell vor allem für Verteilnetze und die Integration betrieblicher Unternehmenssysteme.

Vereinfacht gesagt schafft CIM eine gemeinsame Fachsprache. Ein ACLineSegment, ein PowerTransformer, ein Breaker oder ein Terminal hat dadurch nicht in jeder Schnittstelle eine neue, projektspezifische Bedeutung. Systeme können ihre internen Modelle weiterhin behalten, aber Informationen anhand einer gemeinsamen Semantik austauschen.

Das ist ein wichtiger Unterschied: CIM ist nicht in erster Linie eine Datenbank und auch nicht bloß ein Dateiformat. Es ist ein gemeinsames Modell der Domäne. Erst auf dieser Grundlage werden anwendungsbezogene Ausschnitte, technische Austauschformate und Qualitätsregeln definiert.

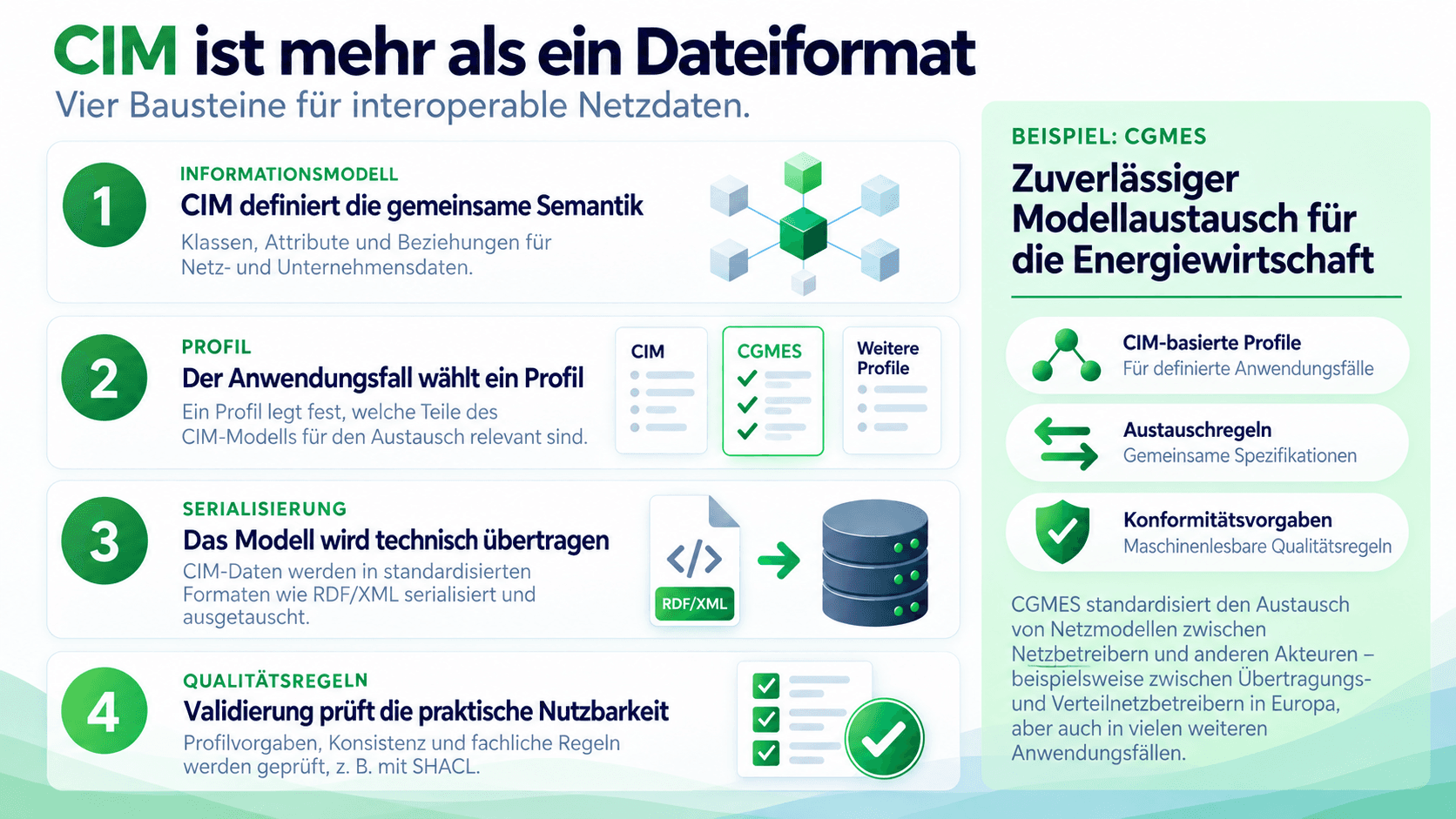

CIM, Profil, CIM/XML, CGMES und SHACL: die Begriffe im Zusammenhang

In Projekten werden diese Begriffe häufig vermischt. Für eine belastbare Architektur lohnt sich eine klare Trennung:

• CIM definiert die gemeinsame Semantik: Klassen, Attribute und Beziehungen für Netz- und Unternehmensobjekte.
• Ein CIM-Profil wählt die für einen bestimmten Anwendungsfall benötigten Teile des Gesamtmodells aus und konkretisiert deren Verwendung. Nicht jeder Datenaustausch benötigt das vollständige CIM.
• CIM/XML bezeichnet ein in der Praxis verbreitetes Austauschformat für CIM-basierte Modelle. Es serialisiert die Daten auf Basis von RDF/XML, damit sie zwischen Anwendungen übertragen werden können.
• CGMES steht für Common Grid Model Exchange Standard und konkretisiert CIM durch Profile, Regeln und Konformitätsvorgaben für den Austausch von Netzmodellen, insbesondere im europäischen Übertragungsnetzkontext. Die aktuellen Dokumente werden in der CGMES Library von ENTSO-E bereitgestellt und sind in die IEC-Normenreihe 61970-600 überführt worden.
• SHACL ist ein W3C-Standard zur Beschreibung und Prüfung von Bedingungen in RDF-Graphen. Ein Shapes Graph enthält die Regeln, gegen die ein Data Graph validiert wird. SHACL ist nicht selbst CIM, eignet sich aber sehr gut, um strukturelle und fachliche Regeln für CIM-Daten maschinenlesbar umzusetzen. Die Spezifikation ist beim W3C veröffentlicht.

Was bringt CIM Netzbetreibern konkret?

1. Eine gemeinsame Bedeutung über Systemgrenzen hinweg

Ohne gemeinsames Informationsmodell entstehen für jede neue Systemkopplung individuelle Übersetzungen. A muss auf B gemappt werden, B auf C und C später erneut auf A. Mit CIM kann ein kanonisches Integrations- und Austauschmodell entstehen, auf das verschiedene Quell- und Zielsysteme abgebildet werden. Das reduziert die Zahl projektspezifischer Punkt-zu-Punkt-Schnittstellen und erleichtert die Wiederverwendung von Daten.

2. Mehr Interoperabilität und geringere Herstellerabhängigkeit

CIM unterstützt den Austausch zwischen Anwendungen unterschiedlicher Hersteller. Damit werden Systemwechsel, die Anbindung neuer Analysewerkzeuge und die Zusammenarbeit mit Partnern grundsätzlich einfacher.

Interoperabilität bedeutet allerdings nicht automatisch Plug-and-play. Profil, Version, Namensräume, Identifikatoren, Mappingregeln und fachliche Konventionen müssen weiterhin zusammenpassen. CIM reduziert Integrationsaufwand – es lässt ihn nicht ohne Konzeption verschwinden.

3. Datenqualität wird prüfbar

Wenn Daten nur in proprietären Strukturen vorliegen, bleiben Qualitätsregeln häufig implizit: Sie stecken im Wissen einzelner Personen, in Importskripten oder werden erst sichtbar, wenn eine nachgelagerte Anwendung fehlschlägt. Ein standardisiertes Modell macht Anforderungen expliziter.

So lässt sich beispielsweise prüfen, ob Pflichtattribute vorhanden sind, Datentypen und Wertebereiche stimmen, Referenzen auflösbar sind, Kardinalitäten eingehalten werden oder die Topologie fachlich konsistent ist. Fehler werden damit früher im Prozess erkennbar – idealerweise bevor Netzberechnung, Planung oder Datenaustausch davon betroffen sind.

4. Durchgängige Prozesse statt isolierter Dateninseln

Eine gemeinsame Datenbasis erleichtert es, Informationen aus Netzberechnung, GIS, Asset Management und Projektsystemen in durchgängigen Prozessen zu verwenden. Das ist relevant für Netzanalyse, strategische Zielnetzplanung, Betriebsplanung, Asset Management und regulatorischen Datenaustausch.

CIM kann damit auch eine wichtige Grundlage für einen digitalen Zwilling des Netzes bilden. Der Standard allein erzeugt allerdings noch keinen digitalen Zwilling. Dafür müssen Datenquellen, zeitliche Zustände, Verantwortlichkeiten und konkrete Anwendungsfälle zusätzlich organisiert werden.

5. Erweiterbarkeit für unternehmensspezifische Anforderungen

Kein Standard kann jede Besonderheit eines Netzbetreibers vollständig vorwegnehmen. CIM ist deshalb erweiterbar. Unternehmensspezifische Attribute und Klassen lassen sich ergänzen, sofern Erweiterungen kontrolliert dokumentiert, versioniert und auf ihren Austauschkontext abgestimmt werden. Die Kunst liegt darin, den Standard so weit wie möglich zu nutzen und nur dort zu erweitern, wo ein klarer fachlicher Bedarf besteht.

Wo liegen die größten Herausforderungen?

Die Breite des Standards

CIM deckt eine große Domäne ab und wird fortlaufend weiterentwickelt. Wer versucht, das Gesamtmodell auf einmal einzuführen, schafft schnell unnötige Komplexität. Erfolgreicher ist ein Use-Case-orientierter Einstieg mit einem klar definierten Profil und einer überschaubaren Prozesskette.

Unterschiedliche Versionen und Profile

Zwei Systeme können beide „CIM unterstützen“ und trotzdem nicht unmittelbar kompatibel sein. Unterschiedliche CIM-Versionen, Profile, CGMES-Versionen, Serialisierungsvarianten oder Interpretationen einzelner Modellierungsregeln führen zu Abweichungen. Diese Unterschiede müssen bewusst verwaltet und getestet werden.

Mapping aus bestehenden Datenmodellen

Quellsysteme sind über Jahre gewachsen. Bezeichnungen, Objektgranularität und Beziehungen passen nicht immer eins zu eins zum CIM. Vor der technischen Transformation muss deshalb fachlich geklärt werden, welche Quelle für welche Information führend ist, wie Identifikatoren erhalten bleiben und was bei Mehrdeutigkeiten oder fehlenden Werten geschieht.

Formale Gültigkeit ist noch keine fachliche Nutzbarkeit

Eine XML-Datei kann syntaktisch korrekt und trotzdem für eine Netzberechnung unbrauchbar sein. Umgekehrt kann ein Modell ein Profil weitgehend erfüllen, aber eine unternehmensspezifische Planungsregel verletzen. Sinnvolle Validierung arbeitet deshalb in mehreren Ebenen:

1. Syntax und Serialisierung
2. Konformität zu Schema, Profil und Version
3. Referenzielle und strukturelle Konsistenz
4. Fachliche Regeln und Plausibilität
5. Eignung für den konkreten Zielprozess

Governance und Verantwortlichkeiten

Ein gemeinsames Modell braucht gemeinsame Regeln. Dazu gehören Verantwortliche für Profile und Erweiterungen, Freigabeprozesse für Änderungen, Versionierung, Dokumentation sowie ein klares Verständnis der Datenhoheit. Ohne diese Governance entstehen mit der Zeit neue Varianten desselben Standards – und damit neue Silos.

Große Modelle brauchen geeignete Werkzeuge

CIM-Dateien sind für Menschen nur schwer direkt zu lesen. Bei großen Netzmodellen wird die manuelle Suche in XML-Editoren langsam und fehleranfällig. Praktische Werkzeuge müssen deshalb Beziehungen verständlich darstellen, gezielt navigieren, Validierungsergebnisse mit dem betroffenen Objekt verknüpfen und auch große Datenmengen performant verarbeiten.

Ein typischer Praxisfall: Der Fehler zeigt sich erst im Zielsystem

Ein Netzmodell wird aus einer Netzverwaltung exportiert und in eine Netzberechnungssoftware importiert. Der Import läuft zunächst durch, die anschließende Berechnung bricht jedoch ab. Die Fehlermeldung des Zielsystems ist knapp und verweist nicht eindeutig auf die Ursache.

Nun beginnt die manuelle Suche: Dateien werden in einem XML-Editor geöffnet, Identifikatoren werden verfolgt und Beziehungen zwischen Objekten mühsam rekonstruiert. Häufig ist dafür Wissen aus mehreren Fachbereichen nötig. Selbst nach der Korrektur bleibt die Frage, ob weitere gleichartige Fehler vorhanden sind.

Ein vorgelagerter CIM-Workflow verändert diesen Ablauf:

1. Das Modell wird vor der Weitergabe automatisiert validiert.
2. Ein Befund verweist auf Regel, Objekt, Attribut und betroffenen Zusammenhang.
3. Fachanwender navigieren vom Fehler zu den verbundenen CIM-Objekten.
4. Der fehlerhafte Dateneintrag wird kontrolliert bearbeitet.
5. Die Validierung wird erneut ausgeführt und das korrigierte Modell weitergegeben.

Dadurch wird aus einer reaktiven Fehlersuche ein reproduzierbarer Qualitätsprozess. Gleichzeitig können einmal formulierte Regeln bei jedem weiteren Datenstand erneut angewendet werden.

Wie gelingt die Einführung von CIM?

1. Mit einem konkreten Use Case beginnen

Nicht „Wir führen CIM ein“, sondern beispielsweise: „Wir möchten Netzmodelle aus System A automatisiert prüfen und an System B übergeben.“ Ein klarer Use Case definiert benötigte Objekte, Qualitätsanforderungen, Aktualität und Erfolgskriterien.

2. Datenquellen und Verantwortlichkeiten erfassen

Für jedes relevante Attribut sollte bekannt sein, aus welchem System es stammt, wer es fachlich verantwortet und wie es identifiziert und aktualisiert wird. Erst dann lässt sich ein belastbares Mapping aufbauen.

3. Profil, Version und Erweiterungen festlegen

Die Zielarchitektur muss eindeutig dokumentieren, welche CIM- und gegebenenfalls CGMES-Version verwendet wird, welche Profile gelten und wo kontrollierte Erweiterungen notwendig sind.

4. Validierung von Beginn an mitdenken

Validierungsregeln sollten nicht erst kurz vor dem Produktivgang entstehen. Sie sind ein ausführbarer Teil der fachlichen Spezifikation und helfen bereits während Mapping, Migration und Schnittstellentest.

5. Mit repräsentativen Daten pilotieren

Ein Pilotdatensatz sollte nicht nur einen idealen Ausschnitt enthalten. Er muss typische Sonderfälle, unvollständige Daten und relevante Größenordnungen abbilden. Nur so zeigt sich, ob Mapping, Performance und Fehlerbehandlung im Alltag funktionieren.

6. Den Prozess operationalisieren

Nach dem Pilot müssen Regeln, Profile, Konvertierungen und Zuständigkeiten in einen wiederholbaren Betriebsprozess überführt werden. Dazu gehören Monitoring, Freigaben, Versionierung und der Umgang mit neuen Modellständen.

Wie die enervance CIM-Suite unterstützt

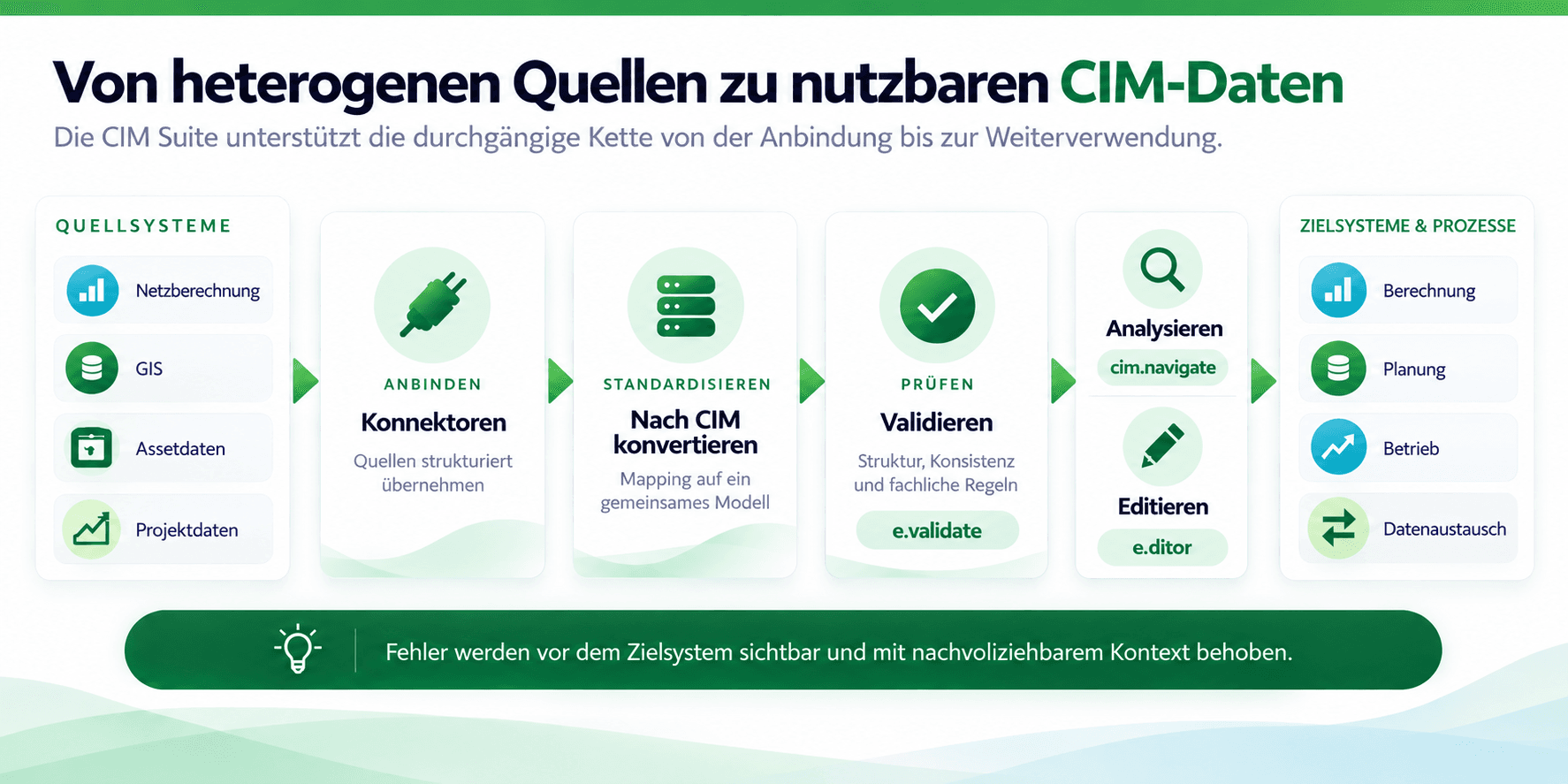

Die enervance CIM-Suite setzt genau an der Lücke zwischen Standard und täglicher Arbeit an. Sie unterstützt Netzbetreiber dabei, heterogene Daten in ein gemeinsames CIM-Modell zu überführen, deren Qualität zu prüfen und die Modelle für weitere Prozesse nutzbar zu machen. Die Werkzeugkette umfasst:

• Konnektoren zu Quellsystemen: Netz-, Projekt- und Assetdaten aus bestehenden Anwendungen werden strukturiert angebunden.
• Konvertierung nach CIM: Heterogene Datenmodelle werden auf eine standardisierte CIM-Basis abgebildet. Unternehmensspezifische Erweiterungen können kontrolliert berücksichtigt werden.

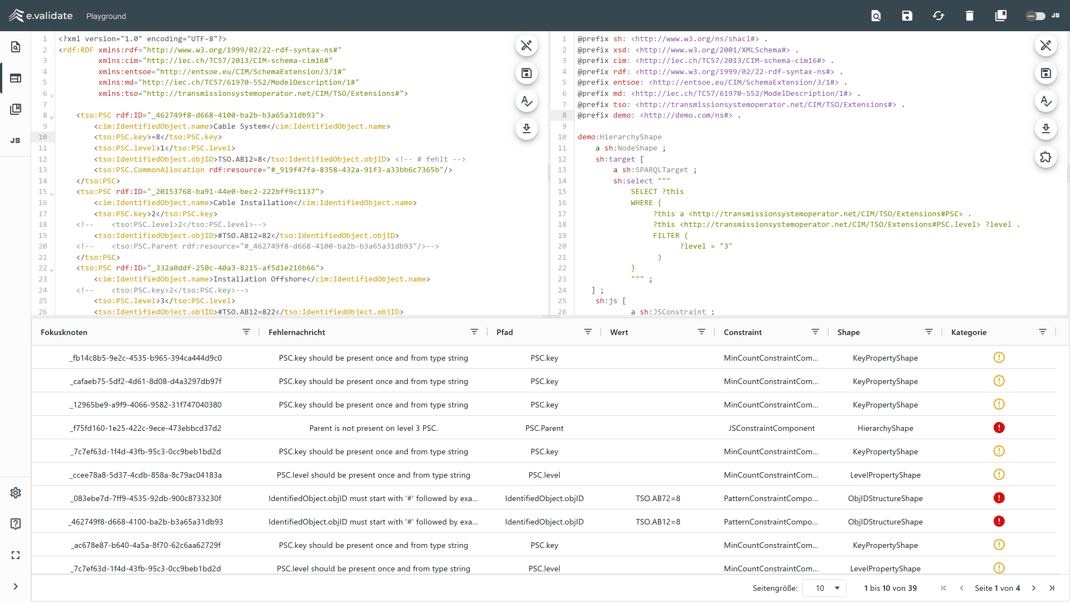

• Validierung mit e.validate: Modelle werden strukturell und inhaltlich geprüft. SHACL-Regeln machen Anforderungen ausführbar und liefern nachvollziehbare Validierungsbefunde.
• Analyse und Navigation mit e.navigate: Klassen, Attribute, Beziehungen und Auffälligkeiten lassen sich auch in großen Modellen gezielt untersuchen.
• Bearbeitung mit e.ditor: Fehlerhafte oder zu ergänzende Daten können in einer modernen Weboberfläche auf Datenebene sowie – je nach Anwendungsfall – geografisch und schematisch bearbeitet werden.
• Weiterverwendung: Die geprüften Daten stehen für Netzberechnung, Planung, Analyse, Austausch und weitere Zielanwendungen bereit.

Die CIM-Suite ersetzt dabei keine fachliche CIM-Strategie. Sie macht deren Regeln praktisch anwendbar. Gemeinsam mit CIM-Consulting entsteht so eine belastbare Verbindung aus Zielbild, Mapping, Profilen, Validierungsregeln und operativer Softwareunterstützung.

Fazit: Der Standard ist die Grundlage – der Prozess schafft den Nutzen

CIM kann Datensilos nicht allein auflösen. Der Standard schafft jedoch etwas Entscheidendes: eine gemeinsame, systemunabhängige Bedeutung für komplexe Netzdaten. Damit werden Integrationen wiederverwendbarer, Qualitätsregeln automatisierbar und Daten für weitere Anwendungen leichter zugänglich.

Der größte Nutzen entsteht, wenn Netzbetreiber CIM nicht als einmaliges Schnittstellenformat behandeln, sondern als Teil einer durchgängigen Datenstrategie. Dazu gehören ein klarer Use Case, geeignete Profile, sauberes Mapping, mehrstufige Validierung, kontrollierte Erweiterungen und verlässliche Governance.
